產品詳情

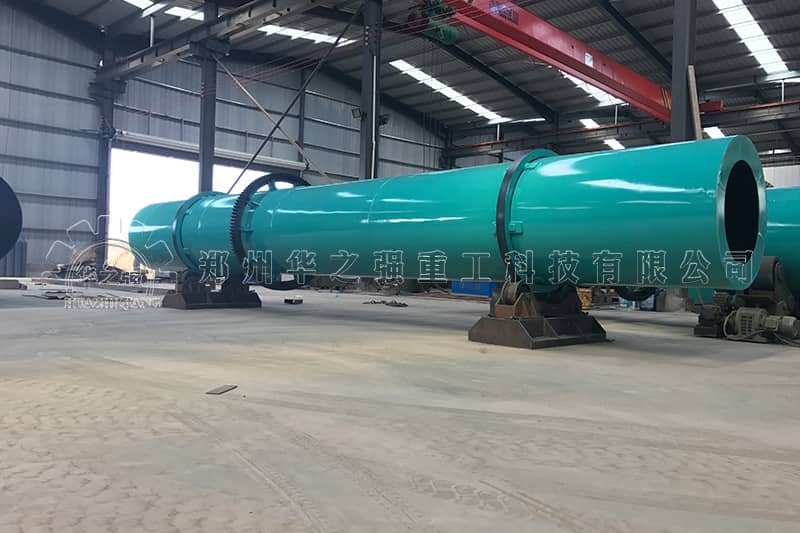

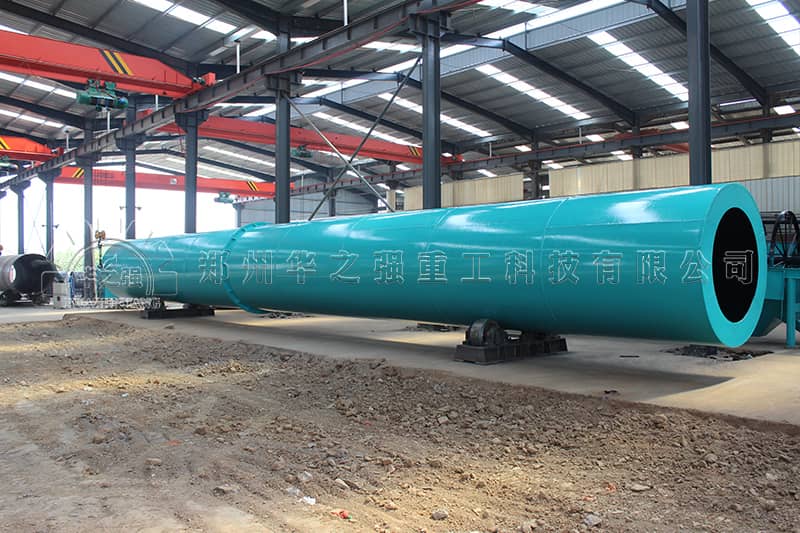

有機肥烘干機
滾筒烘干機主要由進料封頭、出料封頭，電機傳動，滾筒主機，托輪基座構成；該機采用流動和密封烘干工藝，含水分的濕物料進入烘干機后，在滾筒內均布的揚料板翻動下，物料在滾筒烘干機內均勻分散并與熱空氣充分接觸，加快了干燥傳熱。在干燥過程中，物料在帶有傾斜度的揚料板和熱空氣的作用下，至烘干機另一端出料封頭排出成品。可連續運轉，故障少﹑維護費用低﹑功耗低、產量高。廣泛應用于有機肥，復合肥，堆肥，復混肥等各種肥料生產線中。
Fertilizer Dryer and Cooler Machine Series:
Drum Fertilizer Dryer:
Use and Features:
The drum dryer mainly consists of the feed seal head, the discharge seal head, the motor drive, the drum main engine and the supporting wheel base. The machine adopts the flowing and sealing drying process, the wet material containing water enters the dryer, and the material is evenly distributed in the drum dryer and fully contact the hot air in the drum dryer. The heat transfer is accelerated. During the drying process, the material is discharged from the finished product at the other end of the dryer, under the action of the tilting plate and hot air. It can run continuously, with fewer failures, lower maintenance cost, lower power consumption and higher output. It is widely used in various fertilizer production lines such as organic fertilizer, compound fertilizer, compost and so on.
該機是由我公司工作人員集多年復混肥生產經驗，開發出的新回轉式轉筒干燥機。該機具有外形美觀，操作簡單、干燥均勻、維修方便等特點，是國內較先進的復混肥烘干設備，該產品遍及國內各地。該機主要用于復混肥生產烘干肥料的溫度和粒度，其特點如下：
1.投資小、經濟效益好、性能可靠；
2.動力小、無三廢排放、操作穩定、維修方便，流程布局合理，生產成本低。
3.揚料板分布及角度設計外觀，性能可靠，因而熱能利用率高，干燥均勻，清理物料次數少。
工作原理
該系列轉筒干燥機其工作原理是:由主電動機驅動皮帶和皮帶輪，通過減速機傳動給主動軸，通過安裝在主動軸上的對開式齒輪與固定在機體上的大齒圈相齒合，相向工作。物料從進料端加入，經筒體內部。熱風爐（與該機配套使用）所產生熱風經風機的吃力下進入筒體內部。筒體內部上安裝的揚料板不斷將物料翻起，從而達到干燥均勻的目的。烘干后的物料從出料口流出。隨著電動機的不斷旋轉，物料的不斷進入方能實現大批量生產（注：該機于冷卻機配合使用，由于烘干后的顆粒溫度高，不利于儲存，須冷卻后方可儲存）。
結構概述
整機可分為五大部分：
1.托架部分：整個機體轉動部分都由托架支撐，受力較大。因此該機托輪架部分均采用中碳鋼板、槽鋼焊接而成，并通過了嚴格的工藝要求，已達到本機所使用的目的。除此外重要的是固定在架子上的托輪，因考慮到其與機體滾帶會產生較大摩擦，我廠特意選用防腐耐磨材料，大大提高了本機的使用壽命，托輪架也采用鑄造一體技術。另在托輪架四角設有吊裝鉤，便于裝卸運輸。
2.傳動部分：整臺干燥機傳動部分是優為重要的整個機體的工作都有此而行。傳動架均采用槽鋼焊接而成，并通過了嚴格的質量要求。安裝在傳動架上的主電動機和減速機均選用ISO產品，質量穩定。電動機帶動皮帶輪、三角帶、減速機傳動給主軸，使機體工作，其中傳動減速機于主軸工作部分，采用尼龍注銷聯接器相咬合傳遞驅動。
3.大齒圈：固定在機體上，與傳動小齒輪相齒合，相向帶動機體工作，其采用耐磨材料，使本機使用壽命長。
4.滾帶：固定于機體兩側，以支撐整個機體。
5.機體部分：整臺干燥機中重要的就是機體部分，其采用中碳鋼板焊接而成，內置揚料板采用耐磨材料，分布及角度設計合理，并通過嚴格的質量控制和特定的工藝要求，以達到本機所使用的目的。
技術參數
|
型號 |
筒體 Barrel | 生產能力(t/h) | 進氣溫度(℃) | 電 動 機 | ||||
|
內徑 (mm) |
長度 (mm) |
傾角 (°) |
轉速 (r/min) |
型號 |
功率 (kw) |
|||
| ZG08800 | 800 | 8000 | 2-5 | 8 | 1-1.5 | <700 | Y140M-2 | 5.5 |
| ZG10100 | 100 | 10000 | 2-5 | 7 | 1.5-2 | <700 | Y160M-2 | 5.5 |
| ZG12120 | 1200 | 12000 | 2-5 | 7 | 2-2.5 | <700 | Y160M-4 | 7.5 |
| ZG15120 | 1500 | 12000 | 2-5 | 6 | 4-6 | <700 | Y180M-6 | 11 |
| ZG15150 | 1500 | 15000 | 2-5 | 6 | 5-7 | <700 | Y180L-6 | 15 |
| ZG18150 | 1800 | 15000 | 2-5 | 5 | 7-10 | <700 | Y200L1-6 | 18.5 |
| ZG20200 | 2000 | 20000 | 2-5 | 3.9 | 8-14 | <700 | Y200L2-6 | 22 |
| ZG22220 | 2200 | 22000 | 2-5 | 3.2 | 12-16 | <700 | Y250M-6 | 37 |
